تشغيل نظام الاختزال التحفيزي الانتقائي عند الأحمال المنخفضة في محطات طاقة الفحم: دليل عملي للتحكم في أكاسيد النيتروجين أثناء الخفض العميق للحمل

يؤدي الخفض العميق للحمل إلى تغيير مهمة نظام الاختزال التحفيزي الانتقائي (SCR) في الوحدة العاملة بالفحم. فقد يؤدي الحمل المنخفض إلى اقتراب درجة حرارة الغاز عند مخرج المقتصد من الحد الأدنى لتشغيل المحفز، بينما يتغير إنتاج أكاسيد النيتروجين (NOx) وتوزيع التدفق والطلب على الأمونيا بمعدلات مختلفة. وقد يظل المشغل قادرًا على تحقيق هدف NOx عند المدخنة في لحظة معينة، لكنه قد يتسبب لاحقًا في انزلاق مفرط للأمونيا أو ارتفاع فرق الضغط في مسخن الهواء المسبق.

القاعدة العملية هي التحكم في نطاق التشغيل الكامل، وليس NOx وحده. قبل تغيير نقطة ضبط الأمونيا، تحقق من درجة الحرارة عند مدخل المحفز، وتأخر القياس، وتوزيع NH3/NOx، ومؤشرات الترسّب في المراحل اللاحقة. لا تستطيع خوارزمية التحكم استعادة النشاط التفاعلي عندما يكون المفاعل خارج نطاق درجة الحرارة المعتمد للمحفز.

تدعو خطة تحديث الطاقة العاملة بالفحم في الصين للفترة 2025–2027 الوحدات القائمة، وفقًا للتهيئة والوقود وإمداد الحرارة، إلى بلوغ حد أدنى للإنتاج يعادل 25–40% من القدرة المقننة؛ ويقل هدف العرض التوضيحي للجيل الجديد عن 20%. وهذه أهداف سياسات خاصة بالصين، وليست حدودًا عالمية لتصميم أنظمة SCR أو ضمانًا بأن أي وحدة منفردة يمكنها التشغيل بأمان عند ذلك الحمل.

ما الذي يتغير في نظام SCR مع انخفاض الحمل؟

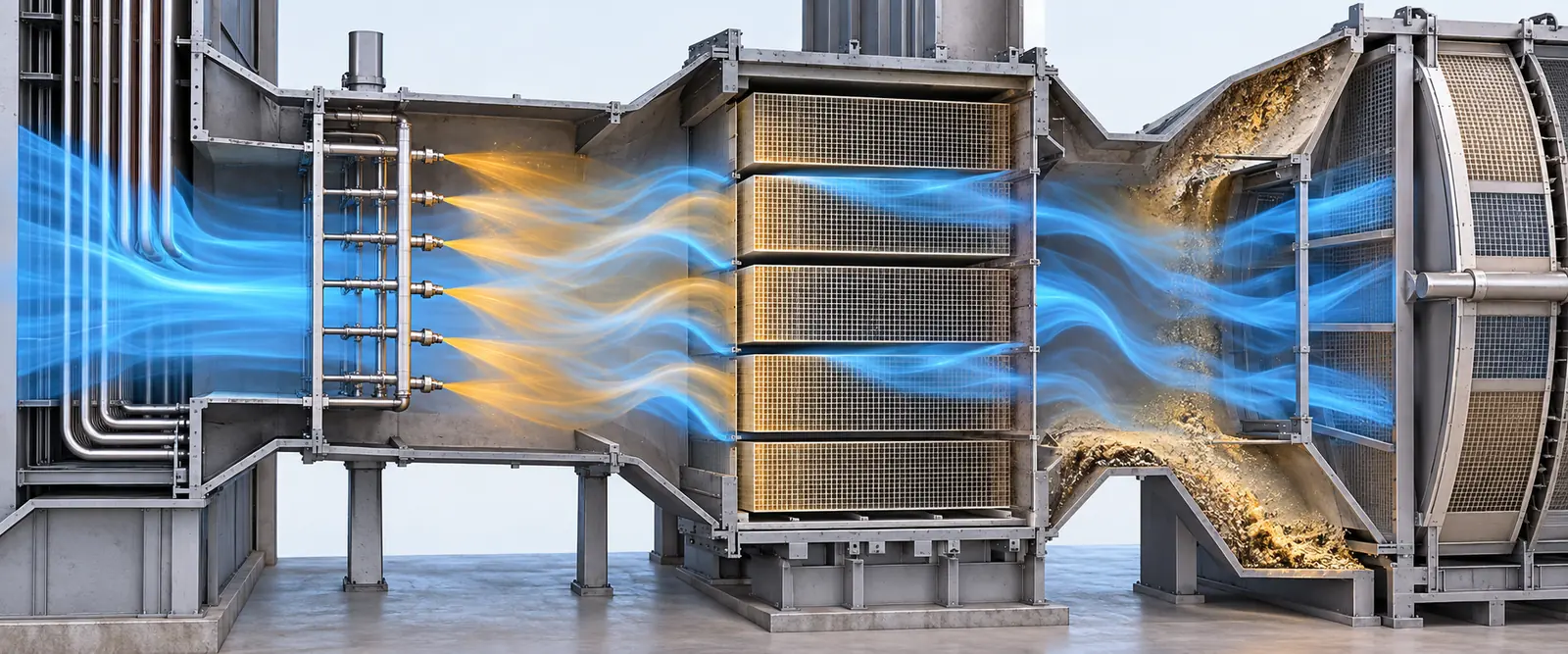

يخفض مفاعل SCR أكاسيد النيتروجين من خلال تفاعلها مع الأمونيا المحقونة فوق محفز لتكوين النيتروجين والماء. وفي وحدة فحم عالية الغبار، يقع المفاعل عادةً بين المقتصد ومسخن الهواء المسبق. يؤثر انخفاض الحمل في المدخلات الثلاثة الأهم: درجة الحرارة، وظروف الخلط وزمن المكوث، وتوقيت قياس NOx المستخدم للتحكم.

غالبًا ما تعمل تركيبات SCR التقليدية في وحدات الفحم عند نحو 300–400°C، لكن النطاق الصالح خاص بالمحفز والموقع. استخدم ضمان أداء المورد، والحد الأدنى لدرجة حرارة حقن الأمونيا، وإجراء تشغيل المحطة، وليس رقمًا عامًا. وتشير DOE/NETL إلى أن العديد من التركيبات تحتاج إلى درجة حرارة عند مدخل SCR أعلى من نحو 288–316°C لتحقيق أداء طوال العمر التصميمي؛ كما تحذر من أن التشغيل عند درجات الحرارة المنخفضة قد يسبب مخاطر كبريتات الأمونيوم الحمضية. تقييم المرونة من DOE/NETL

عند انخفاض درجة الحرارة، قد ينخفض التحويل. إن زيادة الأمونيا لمجرد خفض رقم NOx عند المخرج بالقوة قد ترفع كمية NH3 غير المتفاعلة. وعند وجود SO3 والرطوبة، يمكن أن تتكون كبريتات الأمونيوم الحمضية (ABS) وتترسب في مسام المحفز أو على أسطح مسخن الهواء في المراحل اللاحقة. تعتمد المخاطر على محتوى الكبريت في الوقود، وتكوّن SO3، ودرجة حرارة الغاز، وتركيز NH3 الموضعي، وملف درجة حرارة معدن مسخن الهواء؛ ولا يعد SO2 وحده مؤشرًا كافيًا. تقرير أداء SCR الصادر عن وكالة حماية البيئة الأمريكية

يمكن أن يؤدي انخفاض تدفق الغاز أيضًا إلى تغيير السرعة وملفات NOx عبر مجرى الغاز. وقد يؤدي اتزان شبكة حقن الأمونيا (AIG) الثابت، الذي جرى ضبطه عند الحمل الكامل، إلى تغذية مفرطة لمنطقة وتغذية غير كافية لمنطقة أخرى. ويمكن أن تخفي قيمة NOx متوسطة واحدة هذا التوزيع غير المتجانس.

استكشاف أعطال SCR عند الحمل المنخفض: طابق العرض مع أول فحص

فسّر الاتجاهات عند ظروف حمل ووقود وأكسجين زائد متقاربة. لا يمكن مقارنة انخفاض ضغط مقاس عند حمل 35% مباشرةً بانخفاض ضغط مقاس عند حمل 100% من دون تطبيع.

تسلسل هرمي أكثر أمانًا للتحكم: الحدود الفيزيائية أولًا، ثم التحسين

1. تحديد الحد الأدنى المسموح به لنطاق التشغيل

وثّق درجات الحرارة الدنيا والقصوى الخاصة بمورّد المحفز، ومدة التجاوز المسموح بها، وشروط السماح بحقن الأمونيا، ومتطلبات انزلاق NH3، وأساس تصريح NOx، وافتراضات معدل التدرج. أكّد مواقع الأجهزة: فدرجة الحرارة ذات الصلة بالمحفز ليست بالضرورة هي نفسها إشارة درجة حرارة غاز المداخن العامة للغلاية.

إذا كان مدخل SCR دون الحد المعتمد، فاتبع إجراء المحطة المعتمد لدرجات الحرارة المنخفضة والانبعاثات. لا تتعامل مع تحسين الذكاء الاصطناعي أو معدل كاشف أعلى على أنهما إذن لتجاوز تعشيق درجة الحرارة.

2. أصلح جودة القياس والتأخير

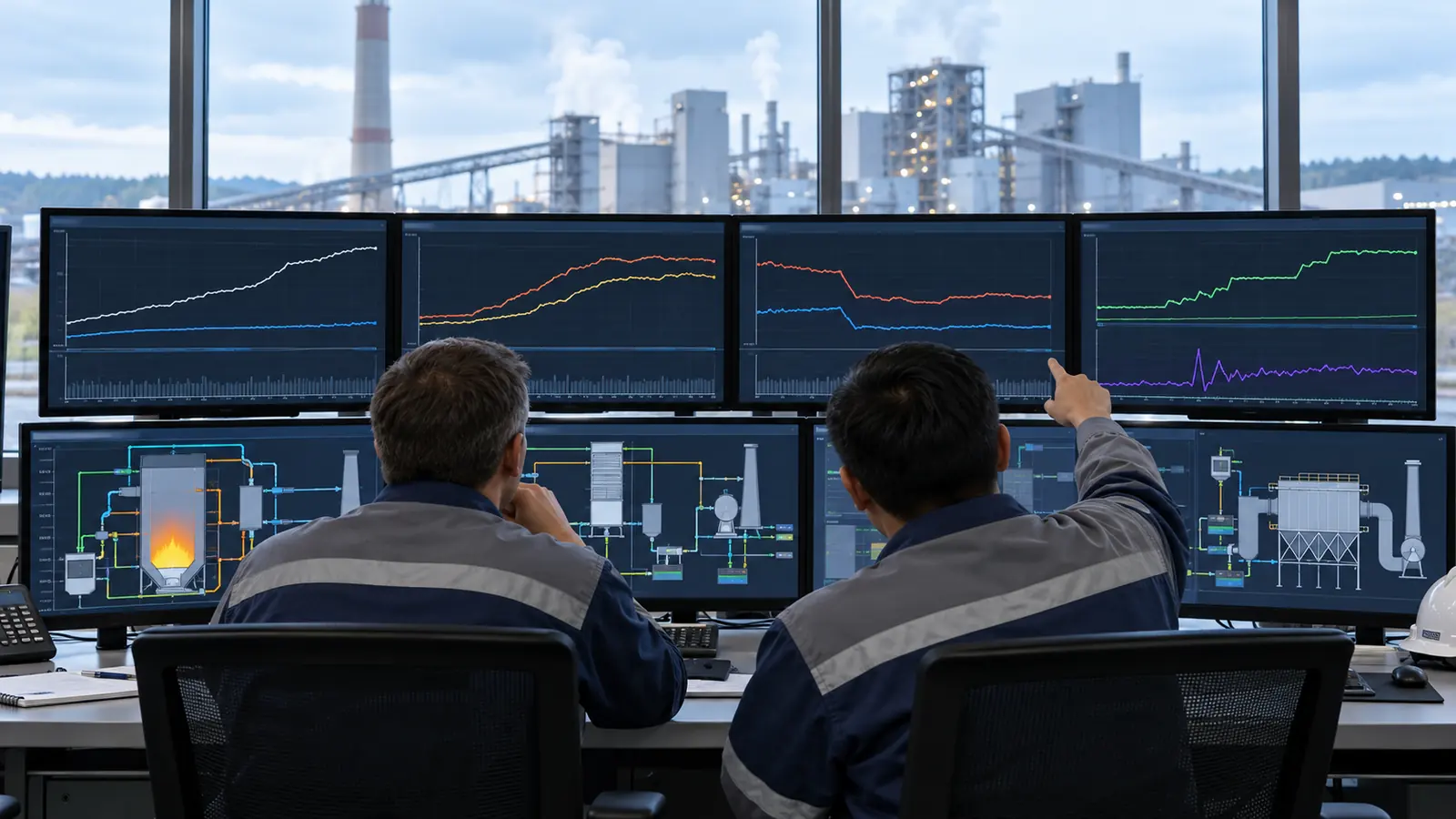

زامن زمنيًا حمل الغلاية، ودرجة حرارة مدخل SCR، وNOx عند المدخل/المخرج، وO2، وتدفق NH3، والانزلاق، ومواضع صمامات AIG، وΔP لسخان الهواء المسبق. أكّد تأخير خط أخذ العينات والمحلل في CEMS بالاختبار بدلًا من افتراض عدد ثابت من الدقائق. عند النظر في القياس متعدد النقاط أو في الموقع، حدّد المعايرة وإمكانية الوصول للصيانة والتغطية التمثيلية. لا تساعد القياسات الأسرع إلا عندما تكون موثوقة ومدمجة في استراتيجية تحكم مستقرة.

3. اجمع بين التغذية الاستباقية والتغذية الراجعة المقاسة

يمكن للحمل وNOx عند المدخل ودرجة حرارة المدخل أن توفر تقديرًا استباقيًا لطلب الأمونيا؛ ويمكن للتغذية الراجعة من NOx عند المخرج ضبطه بدقة. وهذه ممارسة راسخة للتحكم في SCR موصوفة في دليل تكاليف SCR لوكالة حماية البيئة الأمريكية. قد تحسن النماذج التنبؤية أو نماذج الذكاء الاصطناعي هذا التقدير، لكن ينبغي أن تتضمن معالجة للقيود، وفحوصات للثقة، وإمكانية تجاوز من المشغّل، ووضع رجوع آمن. تحقّق من الأداء بصورة منفصلة عند الحمل المنخفض المستقر، وأثناء التدرجات الهابطة، وأثناء التدرجات الصاعدة.

4. اضبط التوزيع، وليس إجمالي الأمونيا فقط

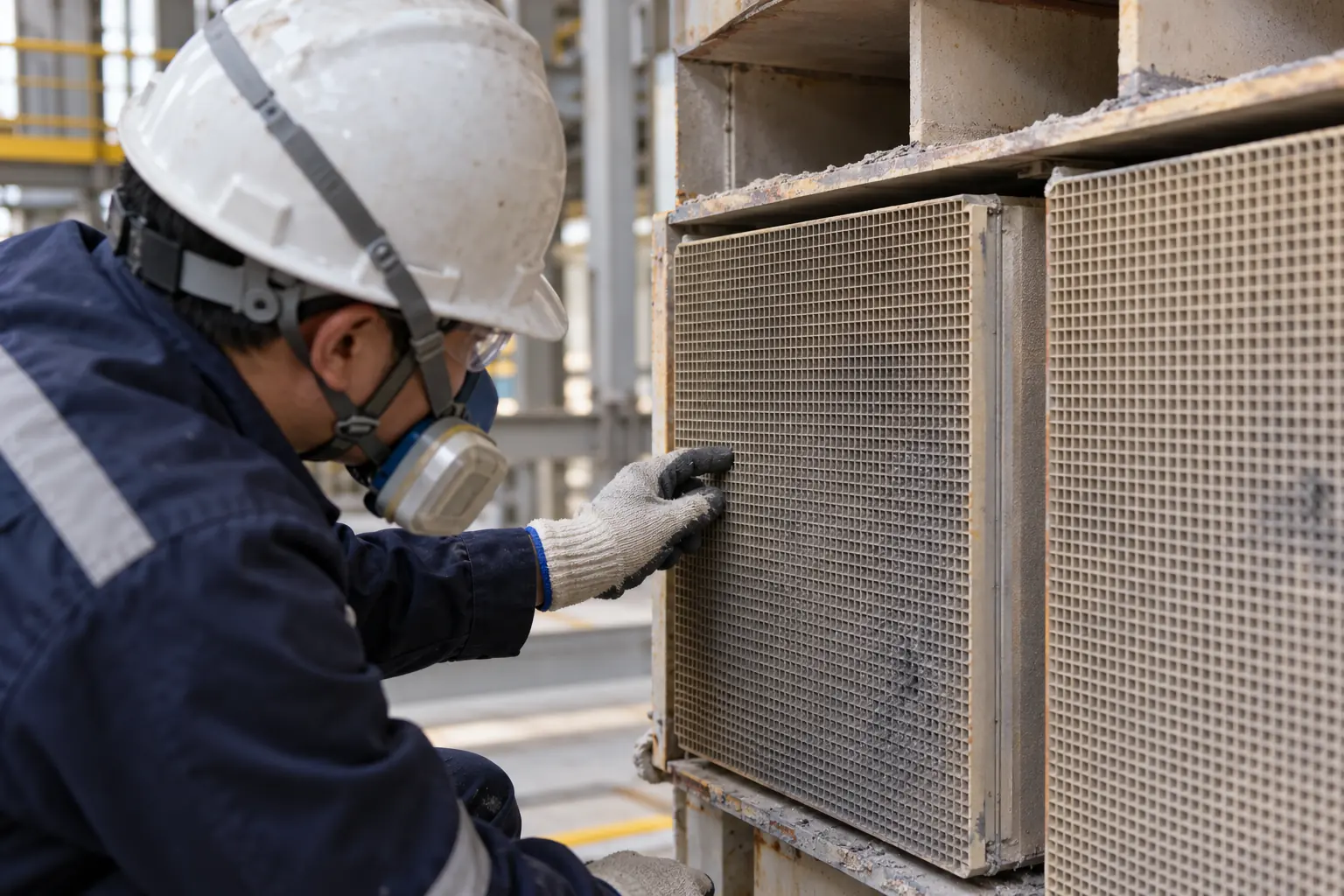

قد تبدو نسبة NH3/NOx المتوسطة مقبولة بينما تكون مناطق AIG الفردية غير صحيحة. قارن قياسات NOx والسرعة ودرجة الحرارة عبر المقطع العرضي ضمن نطاقات الحمل ذات الصلة. افحص الفوهات، وأجهزة الخلط، والمخمدات، وتراكم الرماد على وجه المحفز. يمكن لديناميكيات الموائع الحسابية (CFD) دعم فرضية، لكن القياسات الميدانية ضرورية لتأكيد نتيجة التعديل أو الضبط.

5. قيّم الأجهزة فقط في ضوء قيد محدد

إذا كانت درجة الحرارة هي القيد الملزم، فيمكن تقييم تجاوز اقتصادي من جانب الغاز أو جانب الماء، أو إجراء تسخين، أو تغيير المحفز. ولكل خيار آثار تتعلق بالكفاءة والإجهاد الحراري والسلامة والتكلفة. تحذّر DOE/NETL تحديدًا من أن أي تغيير في التحكم بدرجة حرارة المقتصد يجب أن يأخذ في الاعتبار درجة حرارة مياه التغذية وخطر توليد البخار في المقتصد. تقييم المرونة من DOE/NETL إذا كان التوزيع هو القيد، فقد تكون تعديلات AIG وتدفق القناة أكثر أهمية من طبقة محفز جديدة. وإذا كان نشاط المحفز هو القيد، فاستخدم اختبار نشاط مؤهلًا وعملية دورة الحياة الموضحة في دليل دورة حياة محفز SCR.

قائمة تحقق للتشغيل التجريبي لمشروع تحسين SCR عند الأحمال المنخفضة

حدّد النجاح باستخدام بروتوكول اختبار، وليس بناءً على أفضل اتجاه يبدو ظاهريًا. ينبغي أن يحدد البروتوكول نطاقات الأحمال، ومعدلات الرفع، وظروف الوقود، وفترات حساب المتوسطات، وعدم يقين القياس، وأي عناصر تحكم في المحطة تبقى قيد الخدمة.

جزيرة يوانتشن البيئية المدعومة بالذكاء الاصطناعي: أين قد تناسب

تصف مقالة الشركة الأصلية لشركة يوانتشن نهج الجزيرة البيئية المدعومة بالذكاء الاصطناعي الذي يشمل إزالة أكاسيد النيتروجين، وإزالة الكبريت، وتجميع الغبار. وتقترح استشعارًا أسرع لأكاسيد النيتروجين NOx داخل الموقع، ونموذجًا يتوقع تغيرات الحمل، وتحكمًا منسقًا بالتغذية الأمامية/الراجعة. وقد تكون هذه أدوات مفيدة للتشغيل الديناميكي، لا سيما عندما يكون تأخر أخذ العينات الموروث وإعدادات شبكة حقن الأمونيا AIG الثابتة قيودًا مؤكدة. لكنها ليست بديلًا عن الحفاظ على درجة حرارة المحفز أو الالتزام بقواعد السلامة والانبعاثات الخاصة بالمحطة.

تصف المقالة المصدر وحدة فحم في شينجيانغ بنطاق تشغيل يبلغ 130–650 ميجاواط، وتفيد بتحكم مستمر مدعوم بالذكاء الاصطناعي على امتداد هذا النطاق. وهذا وصف مشروع أوردته الشركة، وليس دراسة أداء مدققة بشكل مستقل. ولا يتضمن المصدر السعة التصميمية للوحدة، أو بيانات NOx/NH3 قبل المشروع وبعده، أو فترات حساب المتوسطات، أو عدد أيام الاختبار، أو تغير الوقود، أو تكرار التجاوزات، أو تقرير قبول من طرف ثالث. لذلك، لا يدّعي هذا الدليل تحقيق وفورات كمية في NOx أو الكاشف أو الطاقة، ولا أن المشغلين لم يكونوا بحاجة إلى التدخل مطلقًا. وينبغي لفريق المشتريات طلب هذه السجلات قبل اعتبار المشروع دليلًا لوحدته الخاصة.

كما تستشهد مقالة الشركة بتقييم تقني «متقدم دوليًا». ولأن رقم الشهادة ونطاقها وتقرير التقييم لم تُرفق بالمقالة، فلم نستخدم هذه العبارة هنا كادعاء للأداء.

أسئلة تطرحها فرق المحطات بشكل متكرر

هل يمكنني الاستمرار في حقن الأمونيا تحت نطاق درجة حرارة SCR المعتاد؟

فقط إذا كانت مواصفات محفز المحطة وإجراءات التشغيل المعتمدة تسمح بذلك صراحةً. قد يؤدي التشغيل تحت الحد إلى فقدان هامش التحويل وزيادة خطر الترسبات. والاستجابة الصحيحة هي قرار تشغيل خاص بالموقع، وليست حدًا عالميًا لدرجة الحرارة.

هل سيحل محفز منخفض الحرارة مشكلات الخفض العميق للحمل بمفرده؟

ليس بالضرورة. فقد يوسع نطاق درجات الحرارة، لكن توزيع غاز الدخول، والرماد، وSO3، وحدود انزلاق الأمونيا، وانخفاض الضغط، وتأخر التحكم، كلها لا تزال تحتاج إلى هندسة. اطلب ضمانات أداء لتركيب الغاز الفعلي وملف الحمل.

ما أسرع حزمة بيانات مفيدة لإرسالها إلى المورد؟

أرسل اتجاهات متزامنة زمنيًا بدقة 15 دقيقة أو أعلى عبر أحداث حمل منخفض ممثلة: حمل الوحدة، والوقود، ودرجة حرارة مدخل SCR، وNOx وO2 عند المدخل/المخرج، وتدفق NH3 والانزلاق المقاس، وأوامر مناطق AIG، وΔP لطبقات المحفز ومسخن الهواء، بالإضافة إلى رسومات المفاعل وورقة بيانات المحفز. اذكر مواقع المستشعرات وتأخر نظام CEMS. وينبغي وضع علامة «غير معروف» على القيم غير المعروفة، لا تقديرها ضمنيًا.

الخلاصة

موثوقية SCR عند الأحمال المنخفضة هي مسألة نظام تشغيل. ابدأ بدرجة الحرارة المسموح بها للمحفز والقياسات المتحققة؛ ثم شخّص التوزيع والتلوث، وحسّن التحكم بالتغذية الأمامية/الراجعة، وعندها فقط اختر تحديثًا للمعدات أو للمحفز. ولإجراء مراجعة خاصة بالموقع، شارك حزمة البيانات المذكورة أعلاه مع فريق محفزات SCR لدى يوانتشن واطلب عرضًا يوضح افتراضاته وطريقة الاختبار ومعايير القبول.
