Техническое руководство по катализаторам систем селективного восстановления (SCR) для электростанций: состав, выбор, деактивация и регенерация

В процессе денитрификации дымовых газов на угольных электростанциях катализатор селективного каталитического восстановления (SCR) выступает в качестве основного элемента системы. Стабильность эффективности денитрификации, соблюдение норм выбросов, эксплуатационные расходы и общий срок службы системы в значительной степени зависят от характеристик катализатора.

Для операторов производственных предприятий, инженеров и менеджеров по закупкам такие проблемы, как забивание катализатора, его отравление, механический износ и преждевременная деактивация, являются распространенными сложностями. В данном руководстве подробно рассмотрены основные технические аспекты катализаторов SCR: химический состав, критерии выбора, сравнение конструкций, механизмы деактивации и управление отходами по окончании срока службы.

1. Химический состав катализаторов SCR

Промышленные катализаторы SCR для электростанций представляют собой многокомпонентные композитные системы. Точный состав определяет диапазон рабочих температур катализатора, его активность по деноксидации азота (DeNOx) и устойчивость к химическому отравлению. Типичные промышленные составы включают:

• Диоксид титана (TiO₂): Основной носитель/подложка (как правило, в форме анатаза). Он обеспечивает структурную площадь поверхности для диспергирования активных фаз, подавляет окисление SO₂ и гарантирует стабильность в агрессивных условиях, характерных для дымовых газов.
• Пятиокись ванадия (V₂O₅): основная активная фаза. Она обеспечивает протекание окислительно-восстановительной реакции, в ходе которой NOx восстанавливаются до N₂ и H₂O. Ее концентрация подбирается с учетом конкретной температуры дымовых газов и профиля их концентрации.
• Триоксид вольфрама (WO₃): промотор, который повышает термическую стабильность, предотвращает структурное спекание при высоких температурах и усиливает электронное взаимодействие между активной фазой и носителем.
• Триоксид молибдена (MoO₃): дополнительный катализатор, применяемый специально для повышения устойчивости к воздействию мышьяка. Он имеет решающее значение для электростанций, сжигающих уголь с высоким содержанием мышьяка.
• Структурные добавки (SiO₂, Al₂O₃): добавляются для повышения механической прочности, вязкости разрушения и стойкости к эрозии в условиях повышенной запыленности.

2. 5 инженерных показателей для оценки качества

Чтобы выдерживать суровые условия эксплуатации в среде дымовых газов электростанций (высокая запыленность, высокая температура и наличие сложных химических микроэлементов), высококачественный катализатор SCR должен соответствовать пяти отдельным техническим требованиям:

• Высокая эффективность системы DeNOx: стабильные показатели высокоэффективного удаления NOx при различных нагрузках котла, что обеспечивает строгое соблюдение местных норм выбросов.
• Оптимальная селективность реакции: обеспечивает то, чтобы восстановитель (NH₃) вступал в реакцию исключительно с NOx, а не окислялся кислородом. Это позволяет максимально повысить химическую эффективность и свести к минимуму утечку аммиака на последующих участках установки.
• Превосходная механическая прочность: высокая прочность на раздавливание и стойкость к эрозии, позволяющие выдерживать постоянное воздействие высокоскоростных частиц летучей золы, что предотвращает появление трещин в конструкции во время монтажа и эксплуатации.
• Высокая устойчивость к токсическому воздействию: способность противостоять химическому воздействию со стороны микроэлементов, содержащихся в летучей золе, таких как мышьяк, щелочные и щелочноземельные металлы.
• Сбалансированная химическая стойкость: минимальные скорости окисления SO₂ до SO₃ (как правило, ниже 1 %), превосходная термоударная стойкость, низкий перепад давления и длительный гарантированный срок службы.

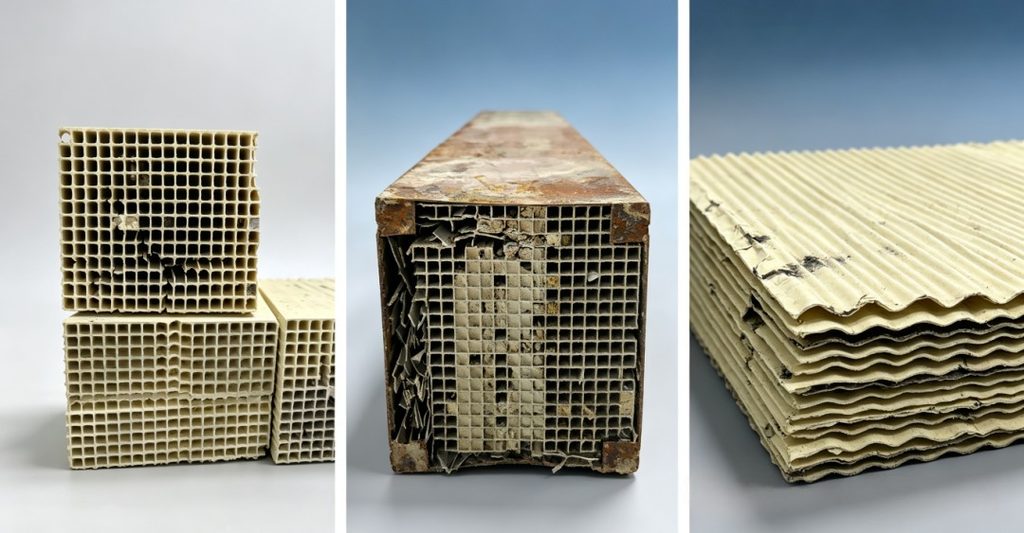

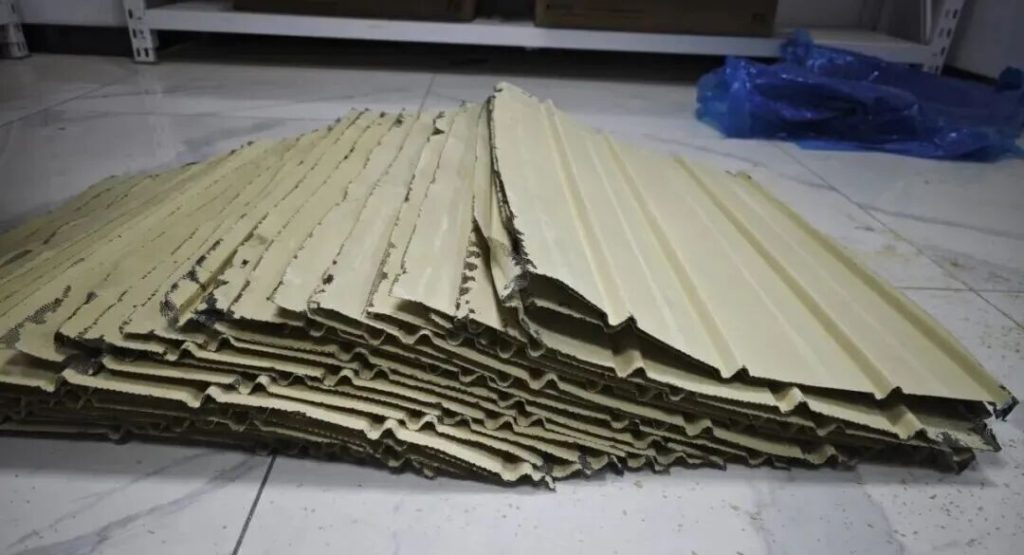

3. Варианты конструкции: сотовая, пластинчатая и гофрированная

Промышленные катализаторы SCR изготавливаются в трёх различных геометрических конфигурациях. Выбор подходящей геометрии напрямую зависит от концентрации летучей золы и конфигурации планировки электростанции.

4. Основные механизмы деактивации и меры по их смягчению

Деактивация катализатора подразделяется на физическую деградацию и химическое отравление. На типичных угольных энергоблоках основными факторами, угрожающими сроку службы катализатора, являются забивание летучей золой и химическое отравление.

Термическое спекание

Длительное воздействие температур, превышающих расчетный предел, приводит к переходу матрицы-носителя TiO₂ из фазы анатаза в фазу рутила. В результате роста кристаллов происходит разрушение микропористой структуры, резкое снижение удельной поверхности и необратимая изоляция активных центров. Меры по снижению риска: строгое соблюдение установленного температурного диапазона при эксплуатации; включение WO₃ в состав катализатора для повышения порога спекания.

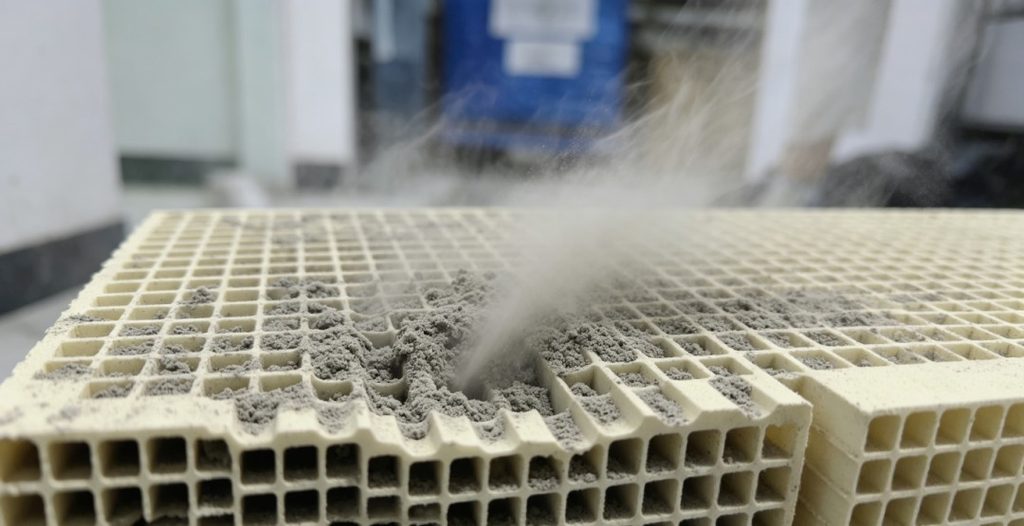

Засорение и отложения летучей золы

Мелкие частицы, содержащиеся в дымовых газах, накапливаются внутри каналов катализатора, препятствуя доступу газа к активным порам. Кроме того, локальное накопление золы приводит к концентрации токсичных микроэлементов на поверхности катализатора. Меры по снижению риска: установка перед катализатором отбойников для золы или акустических/ультразвуковых сажовыдувных устройств; оптимизация профилей скорости дымовых газов с помощью CFD-моделирования; выбор более крупных размеров шага решеток для условий с высоким содержанием пыли.

Химическое отравление

• Щелочные металлы (Na, K): эти элементы вытесняют ионы водорода из активных V-OH-кислотных центров катализатора, навсегда нейтрализуя его химическую активность. Этот эффект усиливается в условиях высокой влажности.
• Металлы щелочноземельных элементов (CaO): Газообразный кальций или мелкие частицы извести вступают в реакцию с SO₃ в дымовых газах с образованием сульфата кальция (CaSO₄), который создает твердый барьер в виде корки, закрывающий активные поры.
• Мышьяк (As): Газообразный мышьяк (As₂O₃) проникает в внутреннюю пористую структуру катализатора, образуя с ванадием устойчивое соединение, которое приводит к необратимой деактивации активных центров. Меры по снижению риска: Использование состава с высоким содержанием MoO₃ для химического связывания мышьяка до того, как он достигнет центров ванадия.

Осаждение бисульфата аммония (ABS)

При работе при температурах ниже минимальных значений для непрерывного режима эксплуатации SO₃ вступает в реакцию с просачивающимся аммиаком с образованием бисульфата аммония (NH₄HSO₄). Бисульфат аммония (ABS) представляет собой высоковязкое, липкое соединение, которое склеивает летучую золу в порах катализатора, вызывая резкое падение давления и коррозию конструкции. Меры по снижению риска: внедрение блокировок, отключающих впрыск аммиака при низкой нагрузке; периодическая термическая регенерация (нагрев катализатора до ~350 °C с целью разложения отложений бисульфата аммония).

Механическая эрозия

Непрерывная высокоскоростная бомбардировка абразивными частицами летучей золы приводит к эрозии стенок и каналов катализатора, что вызывает истончение конструкции и её разрушение. Меры по снижению риска: проведение упрочнения краевых зон конструкции (упрочнение верхней части с использованием специальных смол на этапе производства); контроль локальных скоростей обтекания в камере реактора.

5. Управление отходами: регенерация и вторичная переработка

Отработанные катализаторы системы SCR представляют собой серьезную экологическую угрозу в случае ненадлежащего обращения, однако они также обладают значительной экономической ценностью благодаря содержанию в них титана, ванадия и вольфрама.

Регенерация катализатора

Если структурная матрица остается неповрежденной, а деактивация обусловлена преимущественно физическим забиванием, отложениями на системе антиблокировки тормозов (ABS) или незначительным химическим маскированием, данный катализатор является идеальным кандидатом для регенерации. Процесс включает в себя:

1. Сухая очистка: ультразвуковое или механическое удаление сыпучей летучей золы.
2. Химическая промывка: Использование специальных водных растворов (кислотных или щелочных промывок) для удаления накопившихся соединений щелочных металлов и кальция без удаления активной фазы ванадия.
3. Повторная пропитка: повторное погружение промытого субстрата катализатора в ванну с активным компонентом (растворы прекурсоров V₂O₅/WO₃) с целью восстановления исходных характеристик активности системы денокса до значений, близких к заводским техническим характеристикам.

Безопасная переработка и извлечение металлов

В случае, если сильное термическое спекание или необратимое отравление мышьяком делают регенерацию невозможной, катализатор подлежит вторичной переработке. Для измельчения отработанных модулей, растворения матрицы и селективной экстракции высокочистого пятиокиси ванадия и производных вольфрама применяются специализированные пирометаллургические или гидрометаллургические процессы. Остаточный остаток с высоким содержанием титана зачастую направляется в производственные цепочки по изготовлению бетона, цемента или керамики, что позволяет создать замкнутый цикл с нулевым объёмом отходов.
