Рукавный фильтр для асфальтобетонного завода: полное руководство по действительно эффективному пылеулавливанию

Давайте будем честны: если вы хоть разу управляли асфальтобетонным заводом (АБЗ), то прекрасно знаете, что зрелище на выходе из дымовой трубы далеко не самое приятное. Пыль из сушильного барабана, сизый дым от горячей смеси, мелкодисперсные частицы, уносимые ветром в сторону жилых районов, — за этим следит не только экологическая инспекция. За этим следят и люди, живущие с подветренной стороны.

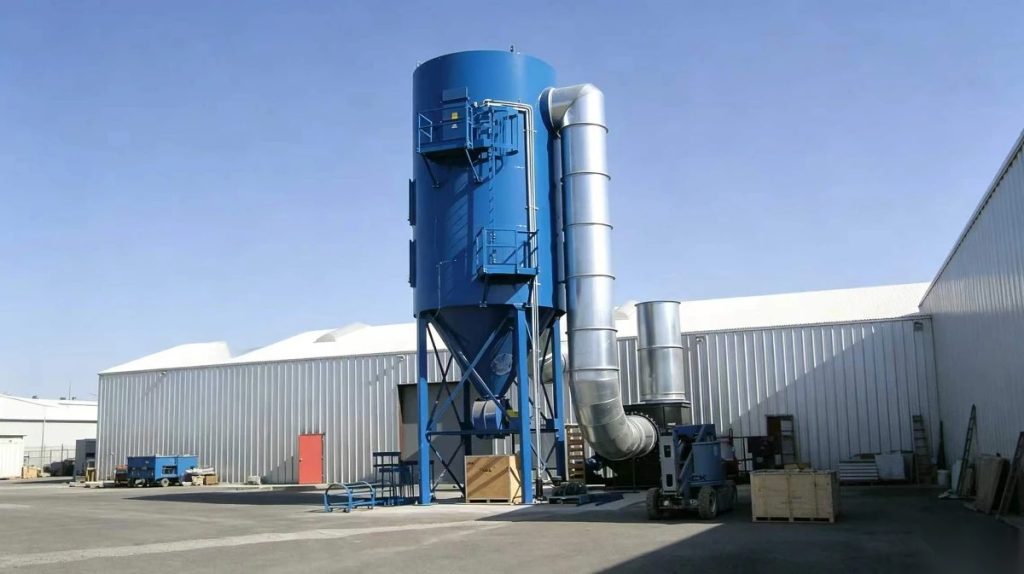

Именно поэтому вам необходим рукавный фильтр (багхаус). А если точнее — грамотно спроектированная система рукавных фильтров, которая не просто обеспечит соответствие нормативам, но и позволит вашему заводу работать на полную мощность без постоянной головной боли.

В нашей отрасли пылеуловители с рукавными фильтрами являются золотым стандартом для АБЗ. Они стабильно обеспечивают эффективность фильтрации на уровне 99,9%, при этом остаточная концентрация пыли на выходе не превышает 10 мг/Нм³, что значительно ниже большинства национальных лимитов (которые обычно составляют около 100 мг/Нм³). Но здесь есть свой подвох: купить рукавный фильтр несложно. А вот сделать так, чтобы он работал надежно изо дня в день, с минимальным временем простоя и при разумных эксплуатационных расходах, — для этого нужны реальные знания и опыт.

Это не теоретическая статья. Это практическое руководство без «воды», составленное на основе реального опыта эксплуатации заводов, модернизации оборудования и журналов технического обслуживания. Мы разберем, как правильно выбирать, эксплуатировать, обслуживать и ремонтировать систему рукавных фильтров, чтобы ваше производство работало бесперебойно, а инспекторы не стучались к вам в дверь.

Почему асфальтобетонные заводы не могут обойтись без рукавного фильтра

Образование пыли заложено в самом технологическом процессе. Холодные инертные материалы, перекатываясь внутри сушильного барабана, поднимают тучи мелких частиц. Горячий элеватор, виброгрохоты, весовые бункеры и смеситель — каждый из этих узлов вносит свой вклад в неорганизованные выбросы. Без надлежащей очистки концентрация пыли в трубе может легко достигать сотен, а то и тысяч миллиграммов на кубический метр.

Экологические требования ужесточаются повсеместно. В Китае четкие ограничения установлены *Комплексным стандартом по выбросам загрязняющих веществ в атмосферу* (GB16297-1996). Более того, отраслевой стандарт 2025 года JT/T 1539-2025 идет еще дальше, обязывая внедрять методы экологически чистого производства на всей территории смесительной станции. В США правила EPA NESHAP для АБЗ столь же строги. Европейские справочники BREF также требуют внедрения наилучших доступных технологий (НДТ).

Очевидно одно: **рукавный фильтр — это самый надежный инструмент для соблюдения этих норм**. Это проверенное временем и легко масштабируемое решение, которое является базовым требованием для любого серьезного предприятия.

Зачем сначала использовать циклон? Двухступенчатая система очистки

Новички часто спрашивают: если рукавный фильтр настолько эффективен, зачем вообще ставить перед ним циклон?

Все просто: **вы должны защитить свои фильтровальные рукава и продлить срок их службы.**

Выхлопные газы из сушильного барабана несут в себе всё: от крупных песчинок до микронной пыли. Если эти тяжелые частицы ударят напрямую по рукавам, они быстро истончат и износят ткань, а в некоторых местах могут просто пробить в ней дыры. Именно поэтому практически на каждом современном АБЗ применяется двухступенчатый подход:

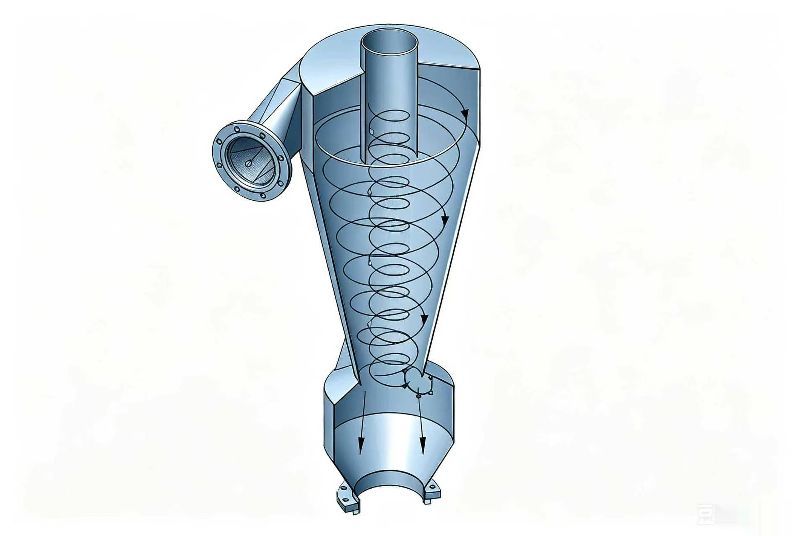

1. Циклонный сепаратор (Первая ступень) – использует центробежную силу для закручивания и осаждения более крупных и тяжелых частиц. Эта грубая пыль часто возвращается в процесс в качестве минерального порошка или вторично используется в смеси.
2. Рукавный фильтр (Вторая ступень) – улавливает мельчайшую пыль, прошедшую сквозь циклон. На этой стадии пылевая нагрузка на фильтр уже в разы меньше.

Правильно настроенный циклон способен улавливать **80–90% от общей массы частиц**. Это означает, что на рукавный фильтр поступает только мелкодисперсная фракция, благодаря чему снижается частота регенерации (очистки), уменьшается перепад давления и колоссально увеличивается срок службы рукавов.

Материал рукавов: почему волокно Nomex® доминирует на рынке？

Сердцем любого рукавного фильтра является фильтровальная ткань. Ошибетесь с выбором — и вам придется менять рукава каждые несколько месяцев, а в худшем случае — останавливать завод из-за резкого скачка выбросов.

Температура отходящих газов сушильного барабана АБЗ обычно колеблется в пределах **от 150°C до 190°C**, а при кратковременных скачках может быть еще выше. Стандартные рукава из полиэстера в таких условиях дают усадку, дубеют или просто плавятся. Именно поэтому отраслевым стандартом стало **арамидное волокно**, наиболее известное под брендом **Nomex®**.

Nomex® сохраняет свою прочность и стабильность размеров при высоких температурах, а также успешно сопротивляется химическому воздействию кислых газов, присутствующих в выхлопе АБЗ. Это не самый дешевый вариант, но за время работы завода он многократно окупает себя за счет сокращения простоев.

Помимо самого материала, эволюционировала и геометрия рукавов. Все большую популярность приобретают **рукава с увеличенной поверхностью фильтрации (ESB)**. Они увеличивают рабочую площадь каждого рукава, позволяя снизить соотношение воздух/ткань (скорость фильтрации) без изменения габаритов самого корпуса фильтра. Это отличный способ повысить производительность или снизить выбросы на уже существующей площадке.

Еще один вариант — **плиссированные (гофрированные) фильтрующие элементы**. Они позволяют упаковать больше фильтрующего материала в тот же объем, что делает их идеальными для модернизации в условиях ограниченного пространства. Однако, если вы решите выбрать ткань с мембранным ламинированием для достижения ультранизких выбросов, будьте осторожны: углеводороды в парах битума могут быстро забить (ослепить) мембрану, поэтому тщательно проводите предварительные тесты.

Механизмы регенерации: импульсная продувка против роторной пошаговой очистки

Как только на поверхности рукава нарастает слой пыли, его необходимо удалить. В противном случае перепад давления вырастет, вентилятор не сможет обеспечить достаточную тягу, и производительность завода упадет. Очистка — это залог жизни рукавного фильтра.

**Импульсная продувка (Pulse-jet)** — самый распространенный метод. Короткий импульс сжатого воздуха направляется внутрь каждого рукава, создавая ударную волну, которая заставляет рукав резко расшириться и стряхнуть сформировавшийся слой пыли. Метод рабочий, но частота и давление импульсов требуют тонкой настройки. Слишком агрессивная продувка сокращает жизнь рукавов, слишком слабая — не очистит ткань должным образом.

Система **пошаговой роторной очистки от Ammann** предлагает механическую альтернативу. В ней используется запатентованный вращающийся коллектор, который плавно очищает рукава без резких гидроударов высокого давления. Меньше движущихся частей, меньше износ и ниже затраты на обслуживание — по крайней мере, в теории. На практике эта система доказала исключительную долговечность, например, на асфальтовом заводе Colas в Дании, где модернизация не только снизила выбросы, но и обеспечила долгосрочную экономию энергии.

Реальный кейс: снижение количества импульсов на 93% и рост производства на 10%

Цифры говорят громче теории. Давайте посмотрим на один австралийский АБЗ, который зашел в тупик.

Их рукавный фильтр работал на пределе возможностей. Рукава постоянно забивались, барабан не мог выдать нужную тягу, а выбросы неуклонно росли. Дело дошло до того, что операторы использовали **воздушные пушки** — вручную стреляли потоком воздуха по отдельным рукавам, чтобы сбить присохшую пыль. Это была отчаянная и опасная мера.

Компания Micronics предложила комплексное решение из двух шагов:

• Заменили старые рукава на **элементы StarBag™ с увеличенной поверхностью** — больше площади, ниже соотношение воздух/ткань.
• Полностью перестроили систему очистки — установили новый ресивер, обновили клапаны, изменили положение продувочных труб и оснастили систему **умным контроллером PTronik™** для мониторинга и автоматической подстройки параметров очистки «на лету».

Результаты после модернизации превзошли ожидания:

Меньше импульсов — меньше механических нагрузок на ткань, что напрямую продлевает срок службы рукавов. Более низкое давление означает меньший расход сжатого воздуха, а значит, падают и затраты на электроэнергию. Ну а рост производительности на 10%? Это чистая прибыль предприятия.

Ежедневное обслуживание: 8 критических деталей, о которых часто забывают

Даже самое лучшее оборудование выйдет из строя без должного ухода. Вот что операторы заводов регулярно упускают из виду и что необходимо проверять каждую смену:

1. Обучение персонала – ваша команда должна четко понимать, как устроен и работает рукавный фильтр, а не просто нажимать на кнопки. Научите их считывать показатели перепада давления, на слух определять утечки в клапанах и замечать неполадки до того, как они приведут к аварийной остановке.
2. Регулярная смазка – редукторы, шлюзовые (роторные) питатели и подшипники требуют регулярного смазывания. Следуйте графику производителя и фиксируйте это в журнале. Пропуск одной точки смазки может убить подшипник за пару недель.
3. Подготовка сжатого воздуха – влагоотделитель на линии сжатого воздуха необходимо продувать и сливать минимум раз в смену. Очищайте фильтрующий элемент каждые 3–6 месяцев. Влажный или масляный воздух быстро выведет из строя импульсные клапаны и ускорит разрушение ткани рукавов.
4. Импульсные клапаны – если клапан не срабатывает или травит воздух, устраняйте это немедленно. Своевременно заменяйте поврежденные мембраны — утечка воздуха не только снижает давление в системе, но и может вызвать локальный износ близлежащих рукавов.
5. Непрерывная выгрузка пыли – система выгрузки уловленной пыли (роторный затвор или шнековый конвейер) **должна работать непрерывно** во время работы фильтра. Если она остановится, бункер мгновенно заполнится, пыль начнет подниматься обратно в фильтровальную камеру, и вы получите гарантированную аварийную остановку.
6. Контроль циклов регенерации – если очистка настроена по таймеру, периодически проверяйте актуальность временных интервалов. Если очистка запускается по датчику дифференциального давления, следите за тем, чтобы импульсные трубки датчика не были забиты пылью, а сам прибор был откалиброван.
7. Последовательность пуска и остановки – При пуске: сначала включаем подачу воздуха, питание автоматики, систему выгрузки пыли, и только потом запускаем технологический процесс. При останове: **оставляйте дымосос рукавного фильтра включенным еще как минимум на 15–30 minutes после остановки горелки**. Это необходимо для удаления влаги и остатков пыли из системы, чтобы предотвратить выпадение конденсата и склеивание рукавов.
8. Постоянный мониторинг данных – отслеживайте объемный расход газов, температуру на входе и выходе, а также перепад давления. Любое отклонение от нормы — это раннее предупреждение. Записывайте данные ежедневно: анализ трендов помогает выявить проблему задолго до того, как она превратится в поломку.

Краткое руководство по поиску и устранению неисправностей

Заключение: Рукавный фильтр — это не роскошь, а ваша лицензия на право работать

Давайте начистоту: система рукавных фильтров — это важнейший элемент экологического контроля на вашем асфальтобетонном заводе. Это не приятное дополнение, это то, что позволяет вам работать законно, эффективно и прибыльно.

Еще на этапе проектирования делайте выбор в пользу проверенной двухступенчатой схемы «циклон + рукавный фильтр». Выбирайте Nomex® или аналогичные термостойкие материалы. Держите соотношение воздух/ткань в консервативных пределах — эксперты отрасли рекомендуют не превышать значение 5:1 для большинства задач. Настройте систему очистки на минимально необходимую, но эффективную интенсивность. И никогда не пренебрегайте ежедневными обходами и осмотрами оборудования.

Инвестиции в качественный рукавный фильтр — или модернизация старого — возвращаются к вам в виде конкретных преимуществ: снижение выбросов, рост производительности, экономия на энергоносителях и долгая служба рукавов. Данные австралийского кейса — это не исключение из правил, это закономерный результат, который достижим, когда к процессу пылеочистки подходят с грамотным инженерным расчетом.

Экологические нормы не станут мягче. Жители окрестных районов сегодня активны как никогда. А стоимость вынужденного простоя или огромного штрафа за загрязнение среды всегда в разы превышает цену своевременного и качественного обслуживания рукавного фильтра. Считайте экономику, обучайте персонал и держите систему пылеудаления в приоритете — не только ради проверок, но и ради долгосрочного здоровья вашего бизнеса.
